Tour / Lathes

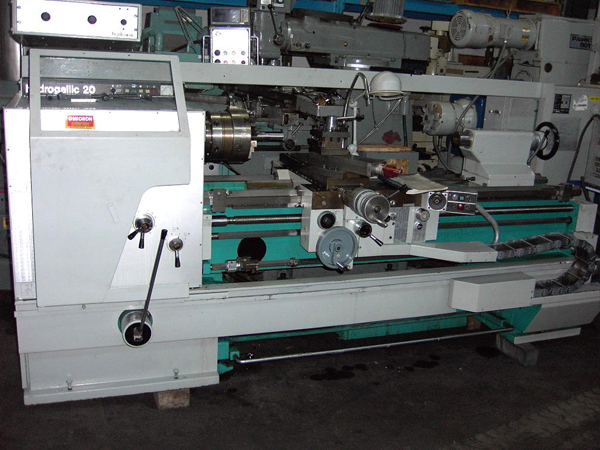

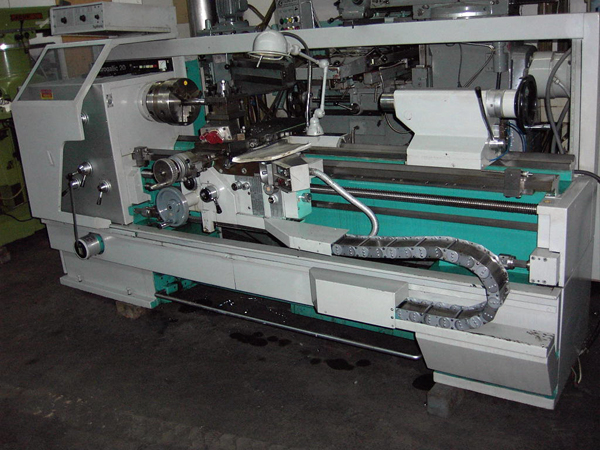

MONDIALE Type HYDROGALLIC 20

Ce tour est COMME NEUF

Distance entre pointe (en mm) : 1500

Hauteur de pointes (en mm) : 250

Type : HYDROGALLIC 20

Fabrication : MONDIALE

Année de construction (en yyyy) : 1981

Spécifications :

  • Hauteur de pointes : 250 mm

  • Distance entre-pointe : 1500 mm

  • DIAMETRES DE TOURNAGE

  • Au-dessus du banc : 520 mm

  • Au-dessus du chariot longitudinal : 560 mm

  • Au-dessus du chariot transversal : 290 mm

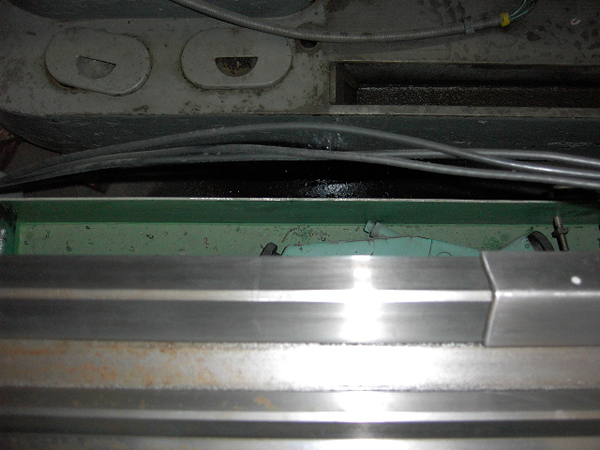

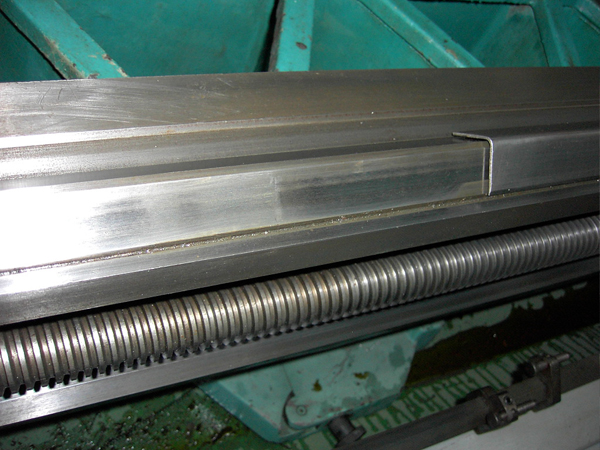

BANC :

  • Largeur du banc : 400 mm

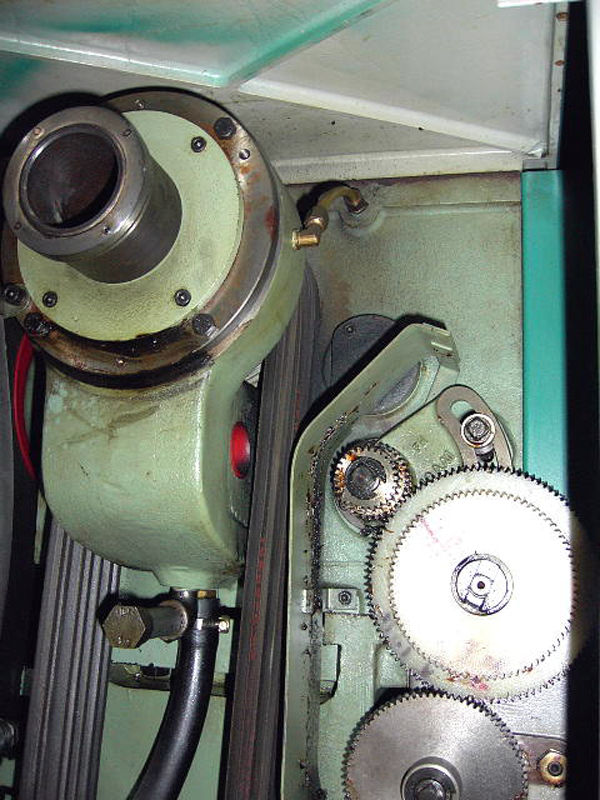

POUPEE :

  • Alésage de la broche : 57,5 mm

  • Nez de la broche : CM 6

  • Cône de la pointe : CM 5

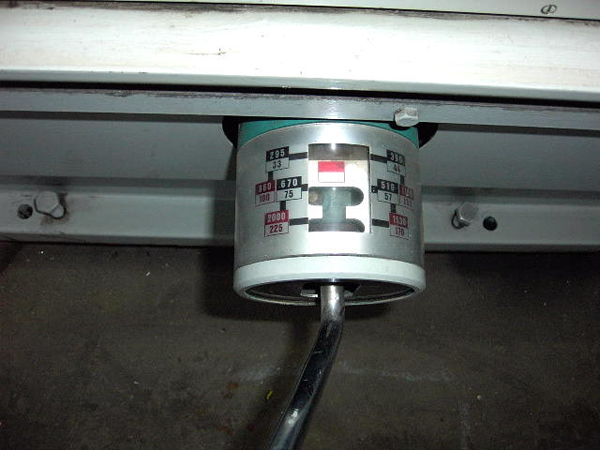

VITESSES :

  • Nombre de vitesses : 16

  • Gamme : de 33 à 2000 t/min

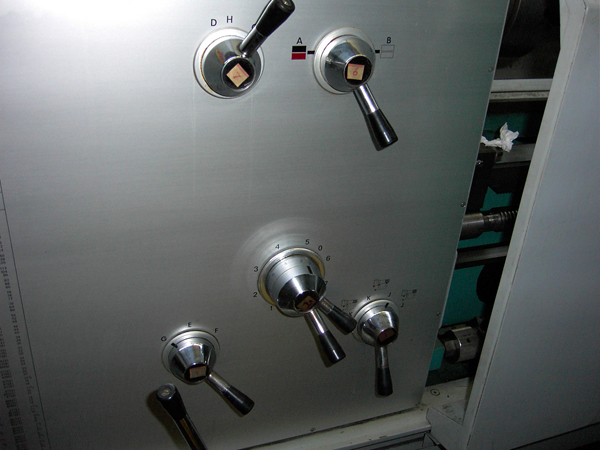

AVANCES ET FILETAGES :

  • 68 avances longitudinales : de 0,075 à 7,1 mm

  • 68 avances transversales : de 0,037 à 3,55 mm

  • 61 filets metriques : de 0,5 à 56 mm

  • 58 filets Whitworth : de 64 à 3/4 fil/1"

  • 30 filets module : de 0,25 à 10 mod

  • 68 filets pitch de 256 à 2 1/2 pitch

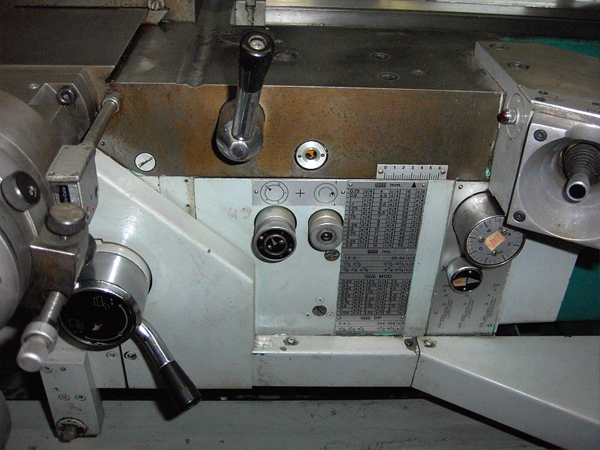

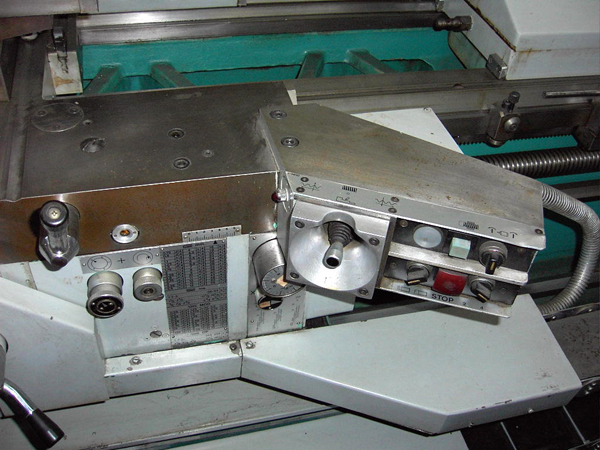

CHARIOTS

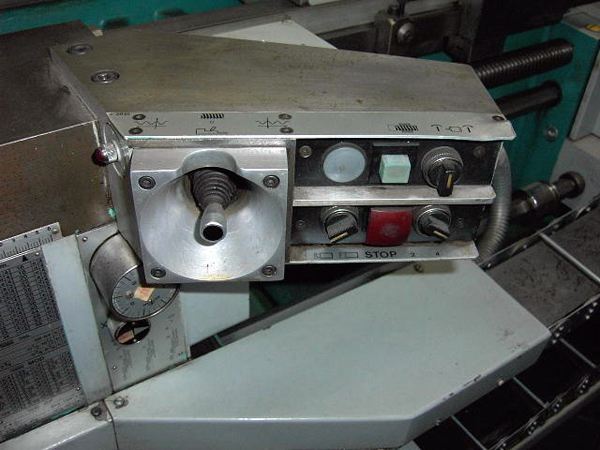

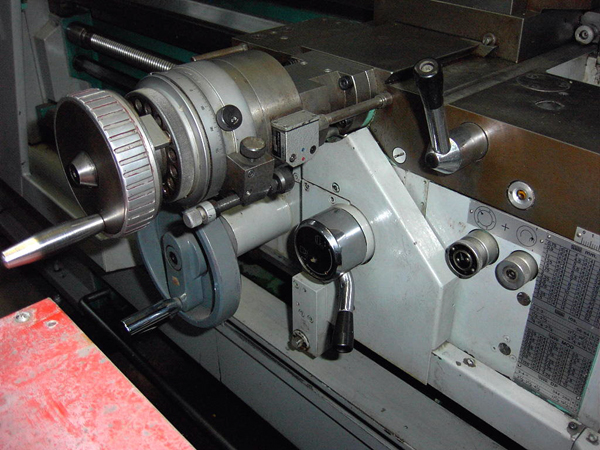

Longitudinal :

  • avance manuelle et automatique

  • course maximum : 1425 mm

  • graduation du vernier : 0,1 mm

  • avance rapide en 2 sens : 4 m/min

Transversal :

  • course maximum : 260 mm

  • deplacement pour 1 tour du vernier : 5 mm

  • avance rapide en 2 sens : 2 m/min

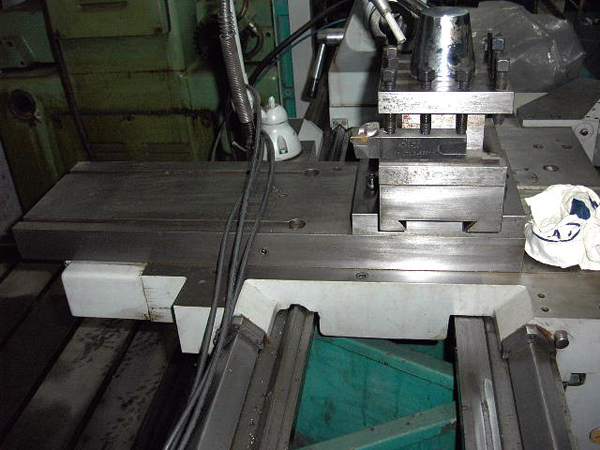

CHARIOT PORTE-OUTIL :

  • course maximum : 215 mm

  • deplacement pour 1 tour du vernier : 5 mm

  • section porte-outil : 140 x 140 mm

  • angle de pivotement : de +90° à -90°

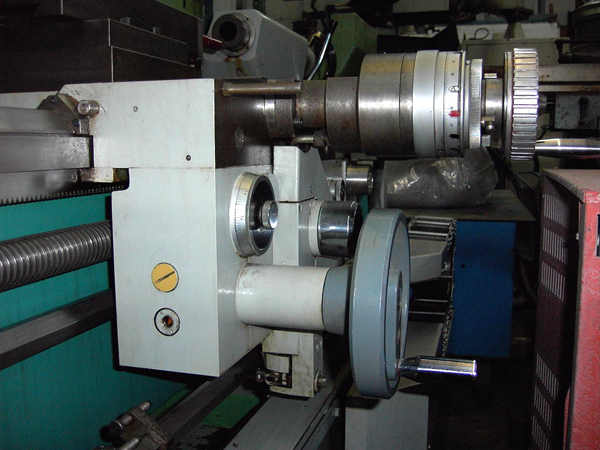

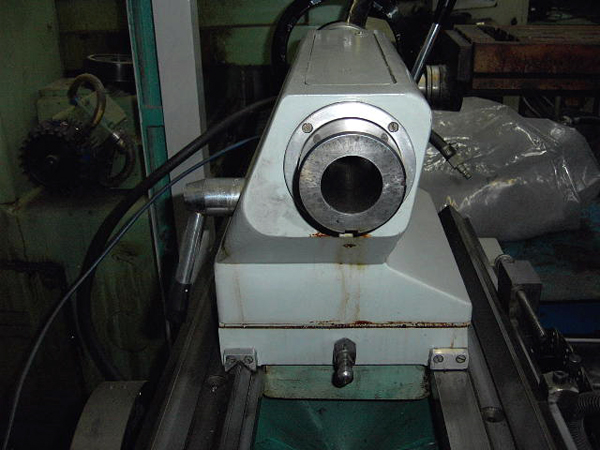

CONTREPOINTE :

  • Désaxage de part et d'autre de l'axe : 15 mm

  • Diamètre du canon : 90 mm

  • Course maximum du canon : 200 mm

  • Cône morse de la pointe : CM 5

MOTEUR :

  • Puissance : 15 HP(a vérifier)

  • POIDS: 2900 kg

MACHINE EQUIPÉE AVEC :

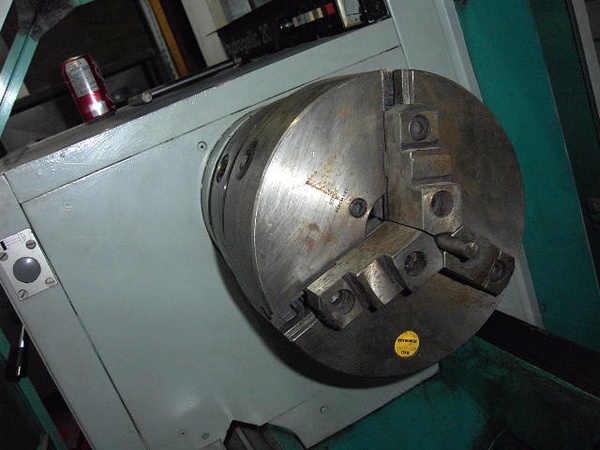

  1. Mandrin universel à 3 mors

  2. Lunette fixe

  3. Pointe tournante

  4. Porte-outil

  5. Installation de refroidissement

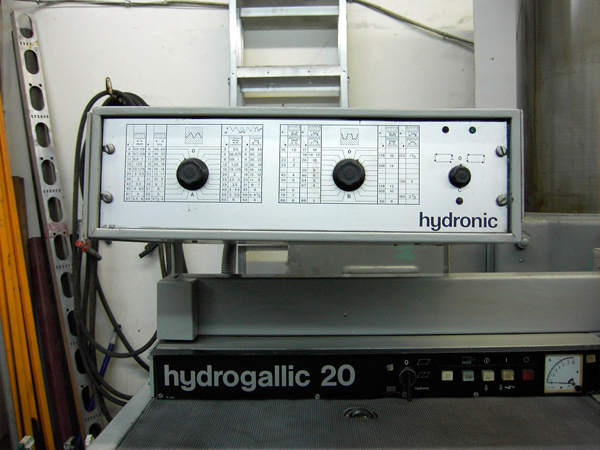

  6. Système pour filet automatique(ce tour fait des filets de façon automatique,semi-auto et manuel)

  7. Poupée sur coussin d'air

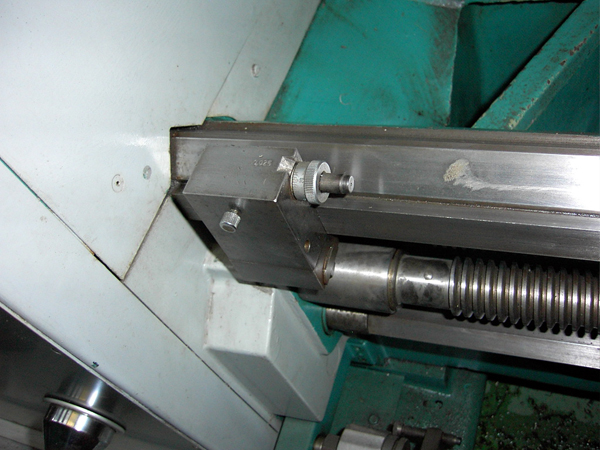

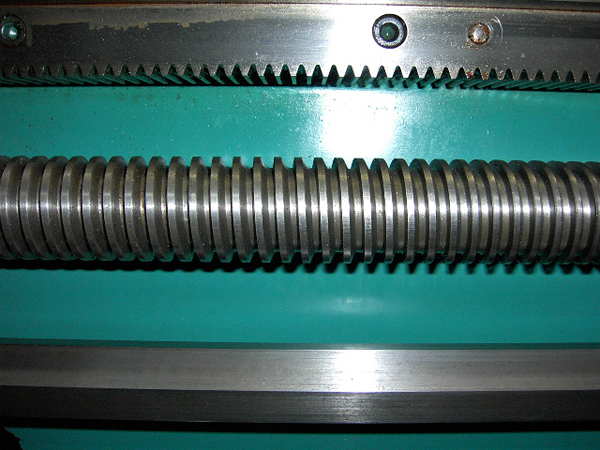

  8. Vis mère a filet de butée(Butress thread)

Prix : 18 000$
